Tải bản vẽ hố ga thoát nước luôn được rất nhiều kỹ sư thiết kế, sinh viên và những người tìm hiểu về kết cấu quan tâm. Maycodien.com giới thiệu đến với các bạn bản vẽ hố ga thoát nước qua bài viết sau nhé.
Giới thiệu về hố ga thoát nước
Trong các công trình xây dựng, đặc biệt là hệ thống thoát nước đô thị, hố ga đóng vai trò cực kỳ quan trọng. Hố ga giúp thu gom, dẫn nước thải, tách rác và bùn, đồng thời tạo điểm kết nối giữa các tuyến ống thoát nước. Để đảm bảo công năng, tính bền vững và khả năng bảo trì, việc thiết kế và thi công hố ga luôn phải dựa trên bản vẽ chuẩn kỹ thuật.
Một bản vẽ hố ga cung cấp thông tin chi tiết về kích thước, vật liệu, kết cấu và cách lắp đặt. Đây là tài liệu không thể thiếu cho kỹ sư, nhà thầu và cả sinh viên ngành xây dựng – cấp thoát nước.
Hố ga thoát nước là gì?

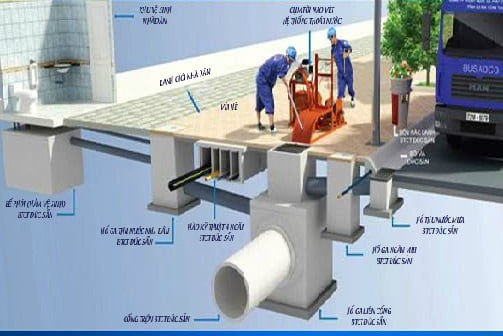

Hố ga thoát nước là công trình ngầm, thường xây bằng bê tông cốt thép hoặc gạch, có nắp đậy phía trên. Nó được đặt tại các điểm giao nhau, thay đổi hướng, độ dốc hoặc đoạn ống dài trong hệ thống thoát nước.
Chức năng chính:
-
Thu gom và dẫn nước thải, nước mưa.
-
Tách rác, bùn, cát để tránh tắc nghẽn đường ống.
-
Tạo điểm kiểm tra, bảo trì, nạo vét dễ dàng.
-
Giúp hệ thống thoát nước hoạt động ổn định, bền bỉ.
Các loại hố ga phổ biến
Hố ga thu nước mưa
- Đặt ven đường, có song chắn rác.
- Thu nước mưa chảy bề mặt vào hệ thống thoát.
Hố ga tách rác – lắng cát
- Có ngăn lắng giữ lại rác, bùn cát.
- Bảo vệ tuyến ống phía sau.
Hố ga kiểm tra
- Đặt ở các đoạn đổi hướng, đổi độ dốc.
- Dùng để kiểm tra, thông tắc khi cần.
Hố ga thăm
- Có kích thước nhỏ, giúp quan sát đường ống.
Hố ga ga thải sinh hoạt / công nghiệp
- Xử lý sơ bộ chất thải trước khi đưa ra hệ thống chung.
Vai trò của bản vẽ hố ga thoát nước
Một bản vẽ hố ga đạt chuẩn giúp:
-
Xác định rõ kích thước (rộng, dài, sâu).
-
Thể hiện vật liệu xây dựng: bê tông, gạch, thép.
-
Chỉ rõ vị trí lắp đặt trong mạng lưới thoát nước.
-
Hướng dẫn thi công: bố trí thép, nắp ga, đáy, tường.
-
Dễ dàng kiểm soát chất lượng và nghiệm thu công trình.
Nội dung trong bản vẽ hố ga thoát nước
Một bộ bản vẽ thường bao gồm:
-
Mặt bằng hố ga: vị trí, kích thước tổng thể.
-
Mặt cắt dọc – ngang: chiều sâu, độ dày tường, đáy.
-
Chi tiết cấu tạo: nắp ga, khung thép, bậc lên xuống, song chắn rác.
-
Bố trí cốt thép: thép móng, thép tường, thép nắp.
-
Ghi chú kỹ thuật: yêu cầu vật liệu, cách đổ bê tông, chống thấm.
Quy trình thiết kế bản vẽ hố ga
-
Khảo sát hiện trạng
-
Địa hình, địa chất, mực nước ngầm.
-
-
Xác định lưu lượng thoát nước
-
Tính toán theo lưu vực, mật độ dân cư, cường độ mưa.
-
-
Chọn vị trí và loại hố ga phù hợp
-
Tại các điểm đổi hướng, nối ống, khu vực thu nước.
-
-
Lập bản vẽ thiết kế chi tiết
-
Sử dụng AutoCAD, Civil 3D hoặc phần mềm thiết kế hạ tầng.
-
-
Thẩm định và phê duyệt
-
Đảm bảo đúng tiêu chuẩn TCVN, quy định địa phương.
-
Tiêu chuẩn thiết kế hố ga tại Việt Nam
Khi vẽ và thi công hố ga cần tuân thủ:
-
TCVN 7957:2008 – Thoát nước – Mạng lưới và công trình bên ngoài.
-
TCXD 51:1984 – Thoát nước.
-
Các quy chuẩn địa phương (ví dụ Quy chuẩn thoát nước đô thị QCVN 07).

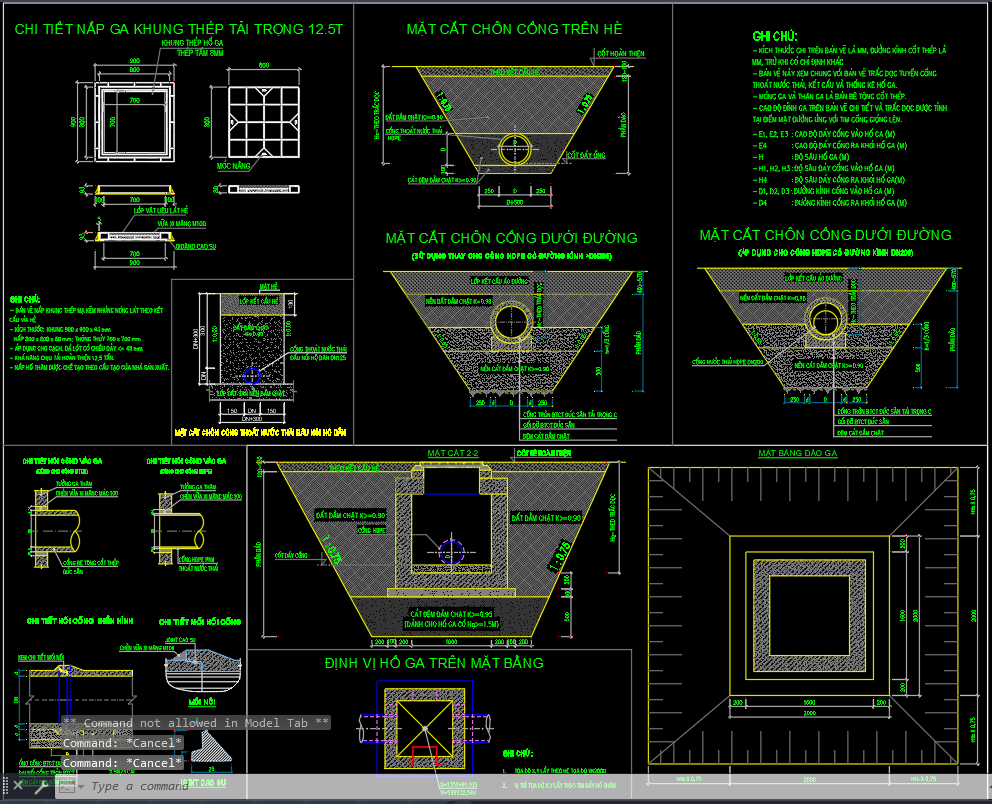

Mẫu bản vẽ hố ga thoát nước tham khảo
Trong các bộ hồ sơ thiết kế, bản vẽ hố ga thường có dạng:
-
Hố ga bê tông đúc sẵn.
-
Hố ga xây gạch.
-
Hố ga tách rác có song chắn.
-
Hố ga thu nước mưa bằng nắp gang.
👉 Bạn có thể tải một số mẫu bản vẽ CAD hố ga miễn phí qua Google Drive để tham khảo và áp dụng.
Ứng dụng thực tế của hố ga trong xây dựng
-
Đô thị: hệ thống thoát nước mưa, tránh ngập lụt.
-
Khu dân cư: thu gom nước thải sinh hoạt.
-
Nhà máy – khu công nghiệp: hố ga xử lý sơ bộ chất thải.
-
Giao thông: đặt trên tuyến đường để bảo vệ kết cấu mặt đường.
Kinh nghiệm thi công hố ga thoát nước
-
Đảm bảo đúng kích thước bản vẽ để tránh sai lệch.
-
Chống thấm kỹ bằng phụ gia, vữa chuyên dụng.
-
Nắp ga phải chịu lực nếu đặt trên đường giao thông.
-
Dễ bảo trì: có bậc lên xuống, nắp mở thuận tiện.
Vì sao nên tải bản vẽ hố ga thoát nước?
-
Tiết kiệm thời gian thiết kế: sử dụng block CAD có sẵn.
-
Đảm bảo kỹ thuật: bản vẽ chuẩn theo tiêu chuẩn.
-
Ứng dụng rộng rãi: từ dự án dân dụng đến công nghiệp.
-
Hỗ trợ học tập: sinh viên ngành xây dựng dễ dàng tham khảo.
Kết luận
Bản vẽ hố ga thoát nước là tài liệu kỹ thuật quan trọng, đảm bảo hệ thống thoát nước hoạt động hiệu quả và bền vững. Nắm vững các loại hố ga, tiêu chuẩn thiết kế và cấu tạo bản vẽ sẽ giúp kỹ sư, nhà thầu thi công đúng chuẩn, đồng thời tối ưu chi phí.
👉 Nếu bạn đang cần mẫu bản vẽ CAD hố ga thoát nước, có thể tìm tải nhanh qua Google Drive để sử dụng trong thiết kế và học tập.
